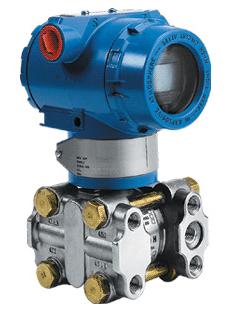

三、3351HP型高静压差压变送器
高静压变送器可在工作压力32MPa以下测量差压，由于具有32MPa的耐工作压力和过载，确保了变送
能在高静压系统中得到可靠的应用。表10
|
3351HP型 |
高静压差压变送器 |
| |
4 |
0-6～40KPa
|
|
5 |
0-40～200KPa
|
|
|
代号 |
功能
|
|
N |
普通模拟型：（输出：4～20mA）
|
|
G |
常规智能型：（输出：4～20mA） |
|
S |
标准智能型：（输出：4～20mA带HART总线协议） |
|
|
代号 |
结构材料
|
|
法兰接头
|
排气/排液阀 |
隔离膜片 |
灌充液体 |
|
J1 |
316不锈钢
|
316不锈钢 |
316不锈钢 |
硅
油 |
|
J2 |
316不锈钢
|
316不锈钢 |
哈氏C-276 |
|
J3 |
316不锈钢 |
316不锈钢 |
蒙乃尔 |
|
J4 |
316不锈钢 |
316不锈钢 |
钽 |
|
|
代号 |
静压MPa |
|
E |
25 |
|
F |
32 |
|
|
代号 |
精度 |
|
Q1 |
0.2%FS |
|
Q2 |
0.5%FS |
|
|
代号 |
电气连接头 |
|
L1 |
M20X1.5内螺纹 |
|
L2 |
1/2NPT内螺纹 |
|
|
代号 |
附加选项 |
|
M1 |
0～100%线性指示表头 |
|
M3 |
数字显示表头 |
|
B1 |
2〃管装弯支架 |
|
B2 |
墙装/板装弯支架 |
|
B3 |
2〃管装平支架 |
|
D0 |
泄放阀在压力室中部 |
|
D1 |
侧面泄放阀在压力室上部 |
|
D2 |
侧面泄放阀在压力室下部 |
|
C0 |
1/2〃锥管内螺纹接头 |
|
C1 |
1/2〃引压接头及后部焊接引压管φ14（供货时含C0） |
|
C2 |
丁字形螺纹接头M20X1.5 |
|
d |
防爆型EXdIICT5 |
|
I |
本安型EXiaIICT6 |
| 3351DP 5 N J2 C Q1 L1 M1B1D1C0I ← 选型举例 | |
