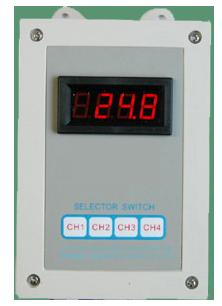

XTRM温度远传监测仪

产品名称：XTRM温度远传监测仪
产品编号：Pro2011928175756
产品型号：0
更新时间：2011.09.28
出品单位：防爆热电偶,多点热电偶,表面热电偶专业厂家-安徽安仪仪表科技有限公司
浏览次数：
更多产品图片：

产品详细介绍：



一、概 述：

    XTRM温度远传监测仪采用xj****的微处理器进行智能控制，适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示控制，可巡回检测多路测量信号。并能对各种非线性输入信号进行高精度的线性校正。智能数字控制，量程可自由设定。控制输出有二种：各路轮回报警输出/ 远传变送输出；多路比较后***高测量点作为输出（远传变送输出）。输入/输出回路均采用光电隔离，具有良好的抗干扰能力。具有高亮度LED数码显示、指针表头显示二种。整机采用壁挂式结构（长×宽×高=160×110×70mm），安装十分简便。

  本产品可同时测量2至4个测量点，并将各个测温回路中的温度比较以后，把***高温度的一个点作为输出，在现场可通过按键逐个观看各个点的温度。

二、主要技术性能:

      输入信号
测量通道 1～4路巡回测量
模 拟 量 热电偶：标准热电偶-- B、S、K、E、J、T、WRe等
电 阻：标准热电阻-- Pt100、Cu50、Cu100、远传压力电阻-- 30～350Ω等
电　流：0～10mA、4～20mA等（输入电阻≤250Ω）
电　压：0～5V、1～5V、mV等（输入阻抗≥250KΩ）
      输出信号
模拟量输出 DC 4～20mA (负载电阻≤500Ω) DC 0～10mA (负载电阻≤750Ω)
DC 0～5V (输出电阻≤250Ω)DC 1～5V (输出电阻≤250Ω)
      特 　性
测量精度 数字显示：±0.2%FS字或±0.5%FS；指针显示：±2.5%FS
分 辨 率 数字显示:±1字
显示范围 数字显示:-1999～9999; 指针显示:0～100～150（或特殊要求）
显示方式 0.8英寸高亮度LED双数码显示 发光二极管工作状态显示 1～4测量通道号显示
通道屏蔽与锁定功能显示
温度补偿 0～50℃温度自动补偿
参数设定 面板轻触式按键数字设定 参数设定值断电后长久保存 参数设定值密码锁定
保护方式 电源欠压自动复位 工作异常自动复位
      使用环境
环境温度 -25℃～80℃
相对湿度 ≤90% RH 避免强腐蚀气体
供电电压 常规型　·AC 220V %（50Hz±2Hz，线性电源）
特殊型　·AC 90～265V（开关电源） ·DC 24V±2V

三、产 品 用 途：
　　 １、回转密托轮油温
　　 ２、密小齿轮油箱油温
　　 ３、生料磨进出口轴承温度
　　 ４、煤收尘器灰斗温度
　　 ５、煤粉盒温度
　　 ６、生料磨主电机绕组温度
　　 ７、生料磨主电机轴承温度
　　 ８、生料排风机电机定子温度
　　 ９、高温风机绕组温度　
　　 10、高温风机轴承温度　

四、选 型 表：

XTRM温度远传监测仪选型表
型 　号 型 　　谱 说 　　　　　　　明
XTRM- 　　□ 　　□ 　 　　□□ 多路智能巡检远传控制仪(二线制DC24V供电)
回 路 数 □     1～4
显示方式 １   指针表头（已停产）
２   LED数字显示
测量范围   10 0～100℃
  15 0～150℃
　
五、仪表的结构
六、电气连接
  仪表与外部PT100热电阻的接线需打开仪表盖以后进行，PT100热电阻相连接。指示仪表、记录仪表，调节器等能够与电源串联在输出回路，输出电流正比于温度的变化，但独立于电源的变化，其应用原理如下图所示：



  自热电阻传感器的测量信号通过前置放大器放大，然后被比较输入电路（选择高温信号）或选点输入电路选中某一路信号，该信号通过电压/电流（V/I）转换单元将放大器的输出电压变为4-20A恒定电流输出，原理方框图如下图所示：



七、仪表使用说明
开机后需预热10分钟，仪表的安装应该尽量靠近测量点，这样可以充分利用二线制的如下优点：
    1.高的抗干扰能力，因为信号是在高电平情况下传送，达到抑止噪声和干扰的作用。
    2.简单的布线，即仪表从现场控制室采用双绞导线连接就可以了，降低了布线的成本。
    输入采用热电阻时，为了避免测量误差，传感器的引线电阻须***保证一定的数值，这里对于每一个Pt100的传感器，引线电阻固定为0.35Ω、0.35Ω相应导线的截面和长度如下所示：
导线长度：
截面积：
或
2×15m
1.5mm
2
2×10m
1.0mm
2
    也可以取任何截面积的导线，但引线总电阻须***确保为0.35Ω。否则将会产生引线误差，例每变化0.38Ω引线电阻将引起1℃的温度误差。输入采用热电偶时，输入端与热电偶的连接须***采用相应的补偿导线，输入端的引线需考虑对外磁场的屏蔽。
    仪表负载电阻RL的大小，取决于仪表的显示方式，电源电压、电源纹波VR的大小和是否采用输入输出隔离有关。
    对于指针显示仪表，其公式如下：
RLmax=
VS－（0.5VR+8.5）
(Ω)
0.02
   对于LED数字显示仪表，其公式如下：
RLmax=
VS－（0.5VR+12）
(Ω)
0.02
  对于LED数字显示仪表（隔离型），其公式如下：
RLmax=
VS－（0.5VR+15）
(Ω)
0.02
如果VS=24V VR=2VPP 则RL=725Ω（指针表） RL=550Ω（LED数字显示表）RL=400Ω（隔离型LED数字显示表）。
    3.对于暂时不使用的回路其输入端接小于100Ω电阻或将输入用导线短接。如果输入开路仪表无法正常工作。
    4.在正常工作情况下，仪表同时对四路温度进行测量，但仅显示和输出温度***高的一路信号。
八、仪表的维修与调整
    由于在设计上已考虑到仪表的长期稳定性，并且仪表出厂前均经过长时间老化和校验，因此在正常的使用情况下，一般无须特别维护。如经验证实是仪表故障，可送本公司维修。公司对本系列产品实行终身维修。
    如果发现仪表已不能正常工作，仪表输出电流超过20mA。多数情况是传感器开路所致，也可能是传感器与保护套管的绝缘电阻下降引起（隔离型仪表能防止该故障）。
    如果一路输入短路，不会影响仪表工作。当按键选择该回路时，输出电流小于4mA，表头指示低于零点。
仪表调整步骤：
    定期校验仪表时需要校正仪表误差，可按下述步骤进行调整：（以四回路Pt100输入量程0～150℃为例）
1.打开仪表面板，按图接通电源。首先*********回路输入端接标准电阻箱，并调整到100Ω，其余回路输入端短路。
2.调节电位器W11，使输出为4mA然后将电阻设置到157.31Ω时再调节W12使输出为20mA，该步骤要反复多次，直止达到满意的精度范围。
3.将标准电阻箱接到第二路，采用步骤2的方法调整调零电位器W21和满量程电位器W22，使输出分别为4mA和20mA即可，调整第二回路时，其余输入回路也应短路。
4.将标准电阻箱分别接到第三、第四回路，重复步骤2。分别调整电位器W31、W32和W41、W42，则全部四个回路完成调整
