双金属温度计

产品名称：双金属温度计
产品编号：Pro2011929102750
产品型号：0
更新时间：2011.09.29
出品单位：防爆热电偶,多点热电偶,表面热电偶专业厂家-安徽安仪仪表科技有限公司
浏览次数：
更多产品图片：

产品详细介绍：





应用
双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度。

主要特点
现场显示温度，直观方便
安全可靠，使用寿命长；
抽芯式温度计可不停机短时间维护或更换机芯。
轴向型、径向型、135º型、万向型等品种齐全，适应于各种现场安装的需要。

工作原理

双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。

主要技术参数

产品执行标准：
JB/T8803-1998
GB3836-83
标度盘公称直径：60、100、150
精度等级：1.0、1.5
热响应时间：≤40s
防护等级：IP55
角度调整误差： 角度调整误差 应不超过其量程的1.0％
回差： 温度计回差应不大于基本误差限的******值
重复性： 温度计重复性极限范围切应不大于基本误差限******值的1／2

测量范围

测 温 范 围 ℃ 适 应 范 围
工业、 商业 实验室、小型
-80-+40 √ √
-40-+80
√
 √
0-50 √ √
0-100 √ √
0-150 √ √
0-200 √ √
0-300 √ √
0-400 √ √
0-500 √ √

测量端形式

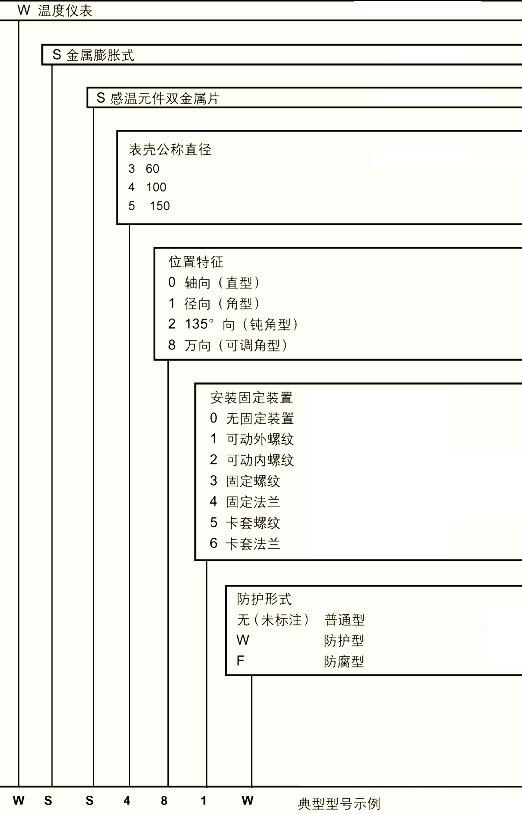

选型方式


型号及规格

轴向型双金属温度计
型 号 测温范围℃ 精度等级 保护管材料 规 格 安装固定装置
D L
WSS-300
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500

　
 1．5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
 Φ60
75
100
150
200
300
400
500
750
1000
　
 无固定装置
WSS-400 Φ100
WSS-500 Φ150
WSS-301 Φ60 可动外螺纹
WSS-401 Φ100
WSS-501 Φ150
WSS-302 Φ60 可动内螺纹
WSS-402 Φ100
WSS-502 Φ150
WSS-303 Φ60 固定螺纹
WSS-403 Φ100
WSS-503 Φ150
WSS-304 Φ60 固定法兰
WSS-404 Φ100
WSS-504 Φ150
WSS-305 Φ60 卡套螺纹
WSS-405 Φ100
WSS-505 Φ150
WSS-306 Φ60 卡套法兰
WSS-406 Φ100
WSS-506 Φ150

径向型双金属温度计
型 号 测温范围℃ 精度等级 保护管材料 规 格（mm） 安装固定装置
D L
WSS-310
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500
　
 1．5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
 Φ60
75
1 00
150
200
300
400
500
750
1000
　
 无固定装置
WSS-410 Φ100
WSS-510 Φ150
WSS-311 Φ60 可动外螺纹
WSS-411 Φ100
WSS-511 Φ150
WSS-312 Φ60 可动内螺纹
WSS-412 Φ100
WSS-512 Φ150
WSS-313 Φ60 固定螺纹
WSS-413 Φ100
WSS-513 Φ150
WSS-314 Φ60 固定法兰
WSS-414 Φ100
WSS-514 Φ150
WSS-315 Φ60 卡套螺纹
WSS-415 Φ100
WSS-515 Φ150
WSS-316 Φ60 卡套法兰
WSS-416 Φ100
WSS-516 Φ150

135º型双金属温度计
型 号 测温范围℃ 精度等级 保护管材料 规 格(mm) 安装固定装置
D L
WSS-420
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500
　
 1．5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
　
 Φ100
75
100
150
200
300
400
500
750
1000
　
 无固定装置
WSS-520 Φ150
WSS-421 Φ100 可动外螺纹
WSS-521 Φ150
WSS-422 Φ100 可动内螺纹
WSS-522 Φ150
WSS-423 Φ100 固定螺纹
WSS-523 Φ150
WSS-424 Φ100 固定法兰
WSS-524 Φ150
WSS-425 Φ100 卡套螺纹
WSS-525 Φ150
WSS-426 Φ100 卡套法兰
WSS-526 Φ150

万向型双金属温度计

型 号 测温范围℃ 精度等级 保护管材料 规 格 安装固定装置
D L
WSS-480
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500
　
 1．5
1Cr18Ni9Ti
304
316
316L
哈氏C-276
　
 Φ100
75
100
150
200
300
400
500
750
1000
　
 无固定装置
WSS-580 Φ150
WSS-481 Φ100 可动外螺纹
WSS-581 Φ150
WSS-482 Φ100 可动内螺纹
WSS-582 Φ150
WSS-483 Φ100 固定螺纹
WSS-583 Φ150
WSS-484 Φ100 固定法兰
WSS-584 Φ150
WSS-4285 Φ100 卡套螺纹
WSS-585 Φ150
WSS-486 Φ100 卡套法兰
WSS-586 Φ150
