1、应用
双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度。公司可按样品或图纸定做各种特殊型号热电偶、热电阻、双金属温度计及温度传感器保护套管。
2、特点
现场显示温度，直观方便
安全可靠，使用寿命长
多种结构形式，可满足不同要求
3、工作原理
双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。
4、主要技术参数
产品执行标准：JB/T8803-1998；GB3836-83
标度盘公称直径：60、100、150
精度等级：1.0、1.5
热响应时间：≤40s
防护等级：IP55
角度调整误差：角度调整误差应不超过其量程的1.0％
回差：温度计回差应不大于基本误差限的******值
重复性： 温度计重复性极限范围切应不大于基本误差限******值的1／2
5、测温范围
|
测 温 范 围 ℃ |
适 应 范 围 |
|
工业、商业 |
实验室、小型 |
|
-80-+40 |
√ |
√ |
|
-40-+80 |
√ |
√ |
|
0-50 |
√ |
√ |
|
0-100 |
√ |
√ |
|
0-150 |
√ |
√ |
|
0-200 |
√ |
√ |
|
0-300 |
√ |
√ |
|
0-400 |
√ |
√ |
|
0-500 |
√ |
√ |
6、正常工作大气条件
|
工 作 场 所 |
温 度 ℃ |
相 对 温 度 ％ |
|
掩 蔽 场 所 |
-25-+25 |
5-100 |
|
户 外 场 所 |
- 40-+85 |
5-100 |

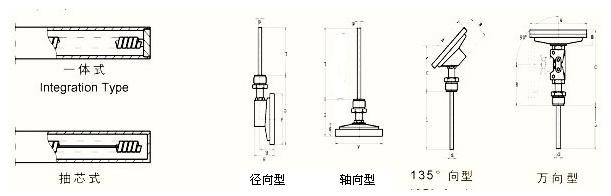

7、测量端形式
8、外形尺寸
|
形 式 |
A |
B |
C |
E |
L |
D |
|
轴向型 |
65 |
23 |
73 |
- |
75
100
150
200
300
400
500
750
1000 |
Φ6
Φ8
Φ10 |
|
105 |
23 |
73 |
- |
|
155 |
23 |
73 |
- |
|
径向型 |
65 |
50 |
110 |
34 |
|
105 |
50 |
110 |
34 |
|
155 |
50 |
110 |
34 |
|
135°向型 |
105 |
23 |
85 |
- |
|
155 |
23 |
85 |
- |
|
万向型 |
105 |
23 |
178 |
120 |
|
155 |
23 |
178 |
120 |

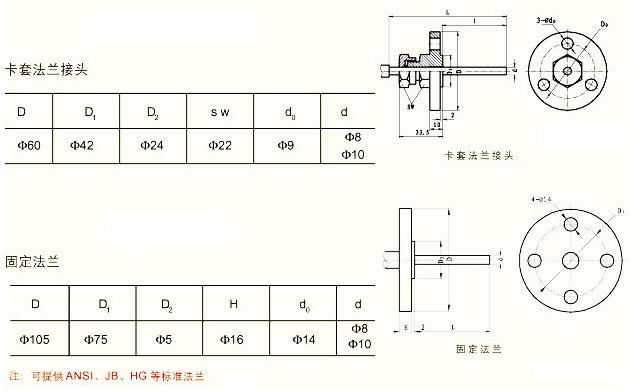

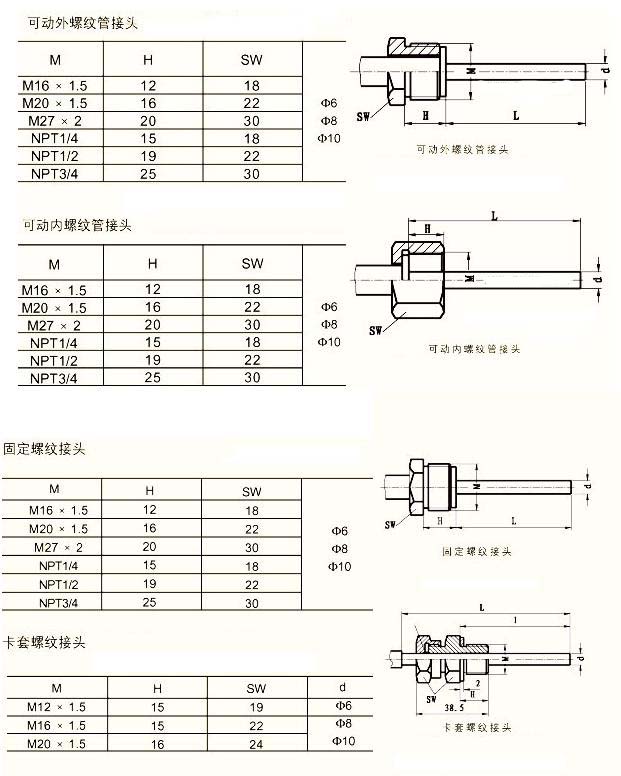

9、安装固定形式

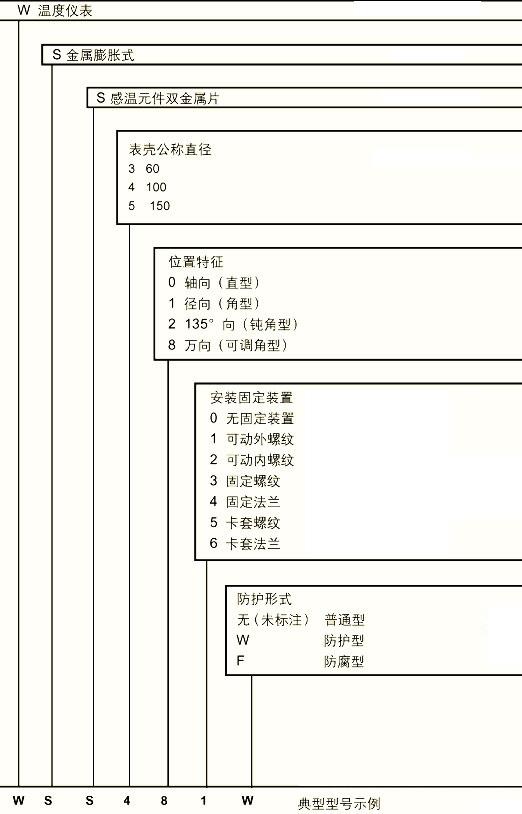

10、型号命名方式
11、万向型双金属温度计规格型号
|
型 号 |
测温范围℃ |
精度等级 |
保护管材料 |
规 格 |
安装固定装置 |
|
D |
L |
|
WSS-480 |
-80-+40
0-80
0-100
0-150
0-200
0-400
0-500
|
1．5 |
1Cr18Ni9Ti
304
316
316L
哈氏C-276
|
Φ100 |
75
100
150
200
300
400
500
750
1000
|
无固定装置 |
|
WSS-580 |
Φ150 |
|
WSS-481 |
Φ100 |
可动外螺纹 |
|
WSS-581 |
Φ150 |
|
WSS-482 |
Φ100 |
可动内螺纹 |
|
WSS-582 |
Φ150 |
|
WSS-483 |
Φ100 |
固定螺纹 |
|
WSS-583 |
Φ150 |
|
WSS-484 |
Φ100 |
固定法兰 |
|
WSS-584 |
Φ150 |
|
WSS-4285 |
Φ100 |
卡套螺纹 |
|
WSS-585 |
Φ150 |
|
WSS-486 |
Φ100 |
卡套法兰 |
|
WSS-586 |
Φ150 |

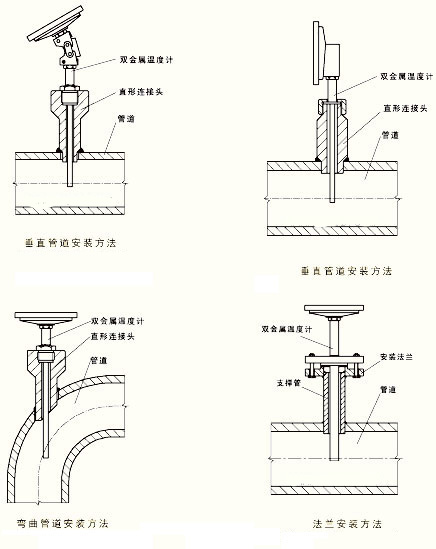

12、安装方式

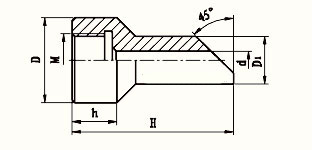

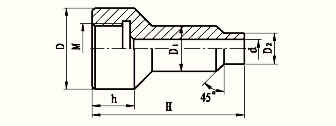

13、直形连接头规格
|
代号 |
M |
D |
D1 |
D2 |
d |
h |
H |
|
TH48A |
M16X1.5 |
Φ36 |
Φ18 |
Φ14 |
Φ7 |
27 |
80 |
|
TH48B |
M20X1.5 |
Φ40 |
Φ18 |
Φ14 |
Φ7 |
27 |
60 |
|
TH48C |
M27X2 |
Φ47 |
Φ28 |
Φ22 |
Φ17 |
32 |
60 |
|
TH48D |
M33X2 |
Φ55 |
Φ36 |
Φ30 |
Φ21 |
34 |
120 |
|
TH48E |
NPT1/2 |
Φ39 |
Φ27 |
Φ21 |
Φ16 |
35 |
60
120 |
|
TH48F |
NPT3/4 |
Φ47 |
Φ31 |
Φ25 |
Φ20 |
40 |
|
TH48G |
NPT1 |
Φ47 |
Φ41 |
Φ35 |
Φ30 |
45 |
|
代号 |
M |
D |
D1 |
d |
h |
H |
|
TH49A |
M27X2 |
Φ47 |
Φ28 |
Φ18 |
30 |
90 |
|
TH49B |
M33X2 |
Φ55 |
Φ36 |
Φ24 |
30 |
150 |
|
TH49C |
NPT1/2 |
Φ39 |
Φ27 |
Φ16 |
30 |
90 |
|
TH49D |
NPT3/4 |
Φ47 |
Φ31 |
Φ20 |
35 |
90
150 |
|
TH49E |
NPT1 |
Φ47 |
Φ41 |
Φ30 |
40 |
|
代号 |
M |
D |
D1 |
d |
H |
|
TH50A |
M16X1.5 |
Φ26 |
Φ28 |
Φ18 |
90 |
|
TH50B |
M20X1.5 |
Φ30 |
Φ36 |
Φ24 |
150 |
|
TH50C |
M27X2 |
Φ37 |
Φ27 |
Φ16 |
90 |
|
TH50D |
NPT1/4 |
Φ16 |
Φ31 |
Φ20 |
90
150 |
|
TH50E |
NPT1/2 |
Φ21 |
Φ41 |
Φ30 |
|
TH50F |
NPT3/4 |
Φ34 |
Φ41 |
Φ30 |
14、选型须知
-
型号
-
表盘直径
-
精度等级
-
安装固定形式
-
测温范围
-
长度或插入深度
-
公司还可按样品或图纸定做各种特殊型号热电偶、热电阻、双金属温度计及法兰套管
例A：万向型，表盘直径100，测温范围0-400℃，1．5级，活动外螺纹 M27x2, 长度450mm. WSS-481 0-400℃ L=450mm. M27x2 |
