GDV202二通道一体式多功能无

产品名称：GDV202二通道一体式多功能无
产品编号：Pro2011929112844
产品型号：0
更新时间：2011.09.29
出品单位：防爆热电偶,多点热电偶,表面热电偶专业厂家-安徽安仪仪表科技有限公司
浏览次数：
更多产品图片：

产品详细介绍：

1、概述
    GDV202一体式多功能综合仪表是利用雄厚的技术基础和超前的科技意识，依靠多年的仪器仪表开发、应用经验，在广泛征求各行业新老用户意见的基础上，基于自主的多项关键核心技术而开发出来的一种新产品，其性能、技术指标在国内******型产品中处于******地位。
    GDV202一体式多功能综合仪表是以xj****的CPU为核心、辅以大规模集成电路和图形液晶显示器的新型智能化仪表，具有体积小、功耗低、精度高、通用性强、运行稳定、可靠等特点。其记录部分设计由于无纸、无笔而减少了日常维护工作，并因取消了复杂的机械部件使机械磨损降为零，从而减少了服务费用。其wn****输入模块使用户不必更换任何器件就可实现热电阻、热电偶、标准信号等全范围输入。目前，GDV202一体式多功能综合仪表已广泛应用于石油、化工、造纸、制药、冶金、电力、环保及食品等行业。
2、技术指标
   1、输入
    支持2个模拟量信号输入通道。
    支持多种信号类型，只需通过软件组态即可选择以下信号的输入：
    电压信号：0～20mV、0～100mV 、0～5V、1～5V
    电流信号：0～20mA、4～20mA
    热电阻：Pt100、Cu50
    热电偶：B、E、J、K、S、T
  2、输出
    支持1个模拟量信号（4～20mA）输出通道，负载能力750Ω（***大）。
  3、精度
    实时显示：±0.2% F.S.；
    曲线显示：±0.2％F.S；
    追忆精度：±0.2% F.S.；
    注：热电偶应去掉冷端误差
  4、记录间隔
    0秒至240秒，共分为9档：0/1/2/5/20/40/60/120/240 S，其中0秒表示不记录。
  5、记录容量
    2M Bit （FLASH容量）
  6、记录时间
    在不掉电的情况下，根据记录间隔和记录点数的不同，仪表可记录的***大时间如表2.6-1所示：


                          表2.6-1 ***大记录时间表

  7、报警输出
    支持2个无源触点输出，触点容量1A 250VAC / 1A 30VDC
  8、通讯
    支持RS485通讯模式，采用开放式的MODBUS RTU从协议，波特率支持以下几种可供选择：1200 bps、4800 bps、9600 bps、19200 bps、38400 bps、57600 bps。
  9、屏幕
    显示分辨率：192×64，刷新频率：1Hz
  10、供电
    交流电：0.1A @ 90~260VAC，45~55Hz
  11、尺寸
    外型尺寸：160mm（宽）×80mm（高）×48mm（深）
    开孔尺寸：152mm×76mm
  12、净重
    ≤0.5kg
  13、保存条件
    温度：-20～60℃，避免日光直晒
    湿度：<85%RH（无凝结）
  14、工作条件
    温度：0～55℃
    湿度：10%～85%RH（无凝结）
    禁止在腐蚀性环境下工作，禁止液体或导电体进入表内，保证通风口处通风良好。

3、安装与接线

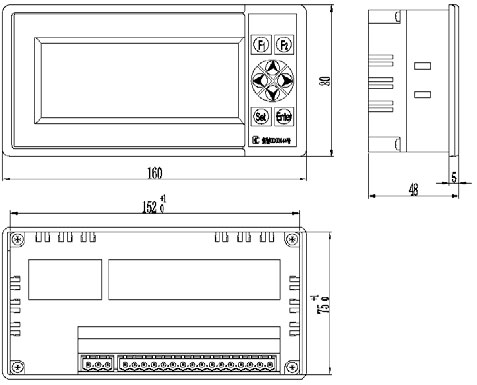

   1、外形和开孔尺寸
