HYV、HYVP系列铁路信号电缆

产品名称：HYV、HYVP系列铁路信号电缆
产品编号：Pro201110981513
产品型号：0
更新时间：2011.10.09
出品单位：防爆热电偶-安徽安仪仪表科技有限公司
浏览次数：
更多产品图片：

产品详细介绍：

本产品适用于额定电压交流500V或直流1000V及以下传输铁路信号、音频信号或自动信号装置的
控制电路，其中综合护套、铝护套铁路信号电缆具有一定的屏蔽性能，适宜于电气化区段或其它有强
电干扰的地区敷设。

1 使用特性
1.1 电缆的使用环境温度为-40℃~+60℃。
1.2 电缆导体长期工作温度应不超过+70℃。
1.3 电缆敷设环境温度：聚氯乙烯外护套电缆应不低于0℃;聚乙烯外护套电缆应不低于-20℃。
1.4 电缆的允许弯曲半径：非铠装电缆应不小于电缆外径的10倍；铠装电缆应不小于电缆外径的15倍。
1.5 综合护套铁路信号电缆的理想屏蔽系数≤0.8；铝护套铁路信号电缆的理想屏蔽系数≤0.3
2 型号、名称及规格
型号 名称 敷设范围 规格(芯)
PTYV 聚乙烯绝缘聚氯乙烯护套铁路信号电缆 敷设在土壤、槽、管中，能承受一般的机械外力。 4、6、8、9、 12、14、16、19、21、24、28、30、33、37、42、44、48、52、56、61
PTYY 聚乙烯绝缘聚乙烯护套铁路信号电缆
PTY22 聚乙烯绝缘钢带铠装聚氯乙烯外护套铁路信号电缆 敷设在土壤、槽、管中，能承受较大的机械外力
PTY23 聚乙烯绝缘钢带铠装聚乙烯外护套铁路信号电缆
PTYA22 聚乙烯绝缘综合护套钢带铠装聚氯乙烯外护套铁路信号电缆
PTYA23 聚乙烯绝缘综合护套钢带铠装聚乙烯外护套铁路信号电缆
PTYL22 聚乙烯绝缘铝护套钢带铠装聚氯乙烯外护套铁路信号电缆
PTYL23 聚乙烯绝缘铝护套钢带铠装聚乙烯外护套铁路信号电缆

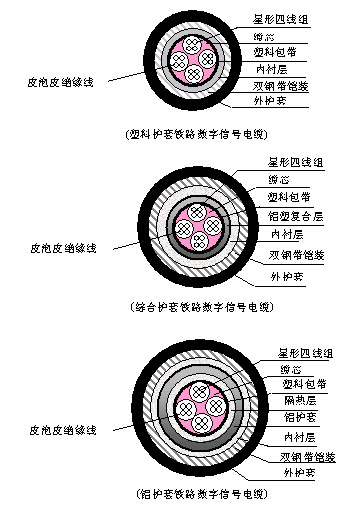

3、产品截面结构示意图

    屏蔽双绞线、阻燃屏蔽双绞软线、屏蔽双绞信号线、本安屏蔽双绞线HYVP、HYVRP、HYVRP2、HYVPR、HYVP2、HYVP22、HYVP2/22、ZR- HYVP、ZR-HYVRP、ZR-HYVRP2、ZR-HYVPR、ZR-HYVP2、ZR-HYVP22、ZR-HYVP2/22、ZRC- HYVP、ZRC-HYVRP、ZRC-HYVRP2、ZRC-HYVPR、ZRC-HYVP2、ZRC-HYVP22、ZRC-HYVP2/22、ZA-HYVP、ZA-HYVRP、ZA-HYVRP2、ZA-HYVPR、ZA-HYVP2、ZA-HYVP22、ZA-HYVP2/22、HVVP、HVVRP、HVVPR、HVVRP2、HVVRP1、HVVP22、IA-HYVP、IA-HYVRP、IA-HYVRP2、IA-HYVPR、IA-HYVP2、IA-HYVP22、IA-HYVP2/22、ZR-HVVP、ZR-HVVRP、ZR-HVVPR、ZR-HVVRP2、ZR-HVVRP1、ZR-HVVP22、

4、 电缆的主要电气性能
序号 项目 单位 指标 换算公式
1
1.1
1.2 		直流电阻 20℃时
每根导体直流电阻
工作线对导体直流电阻不平衡 		Ω/km ≤23.5
≤2% 		L/1000
2 绝缘电阻 MΩ·km ≥3000 1000/L
3
3.1
3.2
3.3 		电容
对绞组工作电容
星形四线组工作电容
任******缘线芯对连接到地的其它绝缘线芯间电容 		nF/km ≤70
≤50
≤100 		L/1000
4
4.1

4.2 >		 电容耦合
K1 平均值
　***大值
K9～K12平均值
　***大值
四线组K1值指标为***大值 		pF/500m ≤100
≤330
≤120
≤230 >		 (L/500)1/2
L/500
(L/500)1/2
L/500

5

 对外来地电容不平衡
ea1 ea2平均值
***大值
四芯电缆ea1 ea2指标为***大值		 nF/500m ≤330
≤1300 		L/500
6

6.1
6.2

绝缘耐压
持续时间 2min
线芯间
线芯对其余线芯接地

Ｖ



1000
1800

5、 电缆的外径及重量
规格 参考外径 mm
 参考重量 kg/km 参考外径 mm
 参考重量kg/km
PTYV PTYY PYT22 PTY23
4
6
8
9
12
14
16
19
21
24
28
30
33
37
42
44
48
52
56
61
 8.8
11.8
12.8
12.8
14.5
14.5
16.1
16.1
16.1
17.8
19.8
19.8
19.8
22.1
23.0
23.0
25.1
25.1
26.3
26.3
 93
137
163
173
218
238
270
300
320
364
439
459
489
550
608
628
687
728
779
830
 78
116
140
150
192
212
241
271
291
330
396
416
446
500
556
576
631
672
719
770
 12.2
15.2
16.2
16.2
19.0
19.0
20.6
20.6
20.6
22.3
23.7
23.7
23.7
26.0
26.9
26.9
29.2
29.2
31.6
31.6
 189
260
296
306
434
454
508
538
558
623
692
712
742
831
899
919
1016
1056
1430
1480
 166
231
266
276
391
411
461
491
511
572
638
658
688
770
837
857
944
984
1352
1402
规格 PTYA22 PTYA23
参考外径mm 参考重量 kg/km 参考外径mm 参考重量 kg/km
4
6
8
9
12
14
16
19
21
24
28
30
33
37
42
44
48
52
56
61
 15.7
17.6
18.6
18.6
20.3
20.3
21.9
21.9
21.9
23.6
25.0
25.0
25.0
27.3
28.4
28.4
31.9
31.9
33.1
33.1
 292
379
423
433
503
523
580
610
630
701
778
798
828
921
1002
1025
1438
1478
1562
1612
 15.7
17.6
18.6
18.6
20.3
20.3
21.9
21.9
21.9
23.6
25.0
25.0
25.0
27.3
28.4
28.4
31.9
31.9
33.1
33.1
 258
340
381
391
457
477
530
560
580
646
720
740
770
857
932
955
1355
1395
1476
1526
规格 PTYL22 PTYL23
参考外径mm 参考重量 kg/km 参考外径mm 参考重量 kg/km
4
6
8
9
12
14
16
19
21
24
28
30
33
37
42
44
48
52
56
61
 21.8
24.0
24.0
24.0
26.0
26.0
28.2
28.2
28.2
31.4
31.4
31.4
31.4
34.6
34.6
34.6
36.6
36.6
38.8
38.8
 681
792
815
825
936
956
1066
1096
1116
1279
1321
1341
1371
1548
1600
1620
1743
1783
1919
1969
 21.8
24.0
24.0
24.0
26.0
26.0
28.2
28.2
28.2
31.4
31.4
31.4
31.4
34.6
34.6
34.6
36.6
36.6
38.8
38.8
 640
741
764
774
880
900
1002
1032
1052
1203
1245
1265
1295
1460
1512
1532
1650
1690
1816
1866

6 交货长度
　　500m及以上的电缆应不少于总交货长度的50%;50~250m的短段电缆交货长度应不超过总交货长度的5%; 电缆长度计量误差应不超过±0.5%。根据双方协商规定的长度交货。
