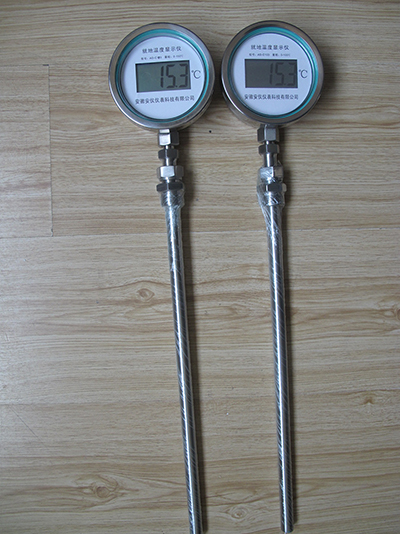

     SBWR、SBWZ系列热电偶、热电阻温度变送器是DDZ系列仪表中的现场安装式温度变送器单元，与工业热电偶、热电阻配套使用，它采用二线制传输方式（两根导线作为电源输入和信号输出的公用传输线）。将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10mA的输出信号.
    该温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

现场显示热电阻、偶主要特点：

现场显示热电阻、偶工作原理：　

    热电偶或热电阻传感器将被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。经调零后的信号输入 到运算放大器进行信号放大，放大的信号一路经V/I转换器计算处理后以4－20mA直流电流输出；另一路经A/D转换器处理后到表头显示。变送器的线性化电路有两种，均采用反馈方式。对热电阻传感器，用正反馈方式校正，对热电偶传感器，用多段折线逼近法进行校正。一体化数字显示温度变送器有两种显示方式。LCD显示的温度变送器用两线制方式输出，LED显示的温度变送器用三线制方式输出。

4、技术参数　

 1、输入信号：热电偶：K、E、J、B、S、T、N。热电阻：Pt100、Cu50、Cu100（三线制、四线制）。智能型温度变送器的输入信号可通过手持器和PC机任意设置；
 2、输出信号：在量程范围内输出4－20mA直流信号，与热电偶或热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出4－20mA直流信号同时叠加符合HART标准协议通信；隔离式温度变送器：输入与输出相隔离，隔离电压500V，增加了抗共模干扰能力，更适合与计算机连网使用；
 3、基本误差：0.5%FS、0.2%FS、智能型0.2%FS；
 4、接线方式：二线制、三线制、四线制；
 5、显示方式：四位LCD显示现场温度，智能型四位LCD可通过PC机或手持器设定使之显示现场温度、传感器值、输出电流和百分比例中的任一种参数；
 6、工作电压：普通型号12V-35V，智能型12V-45V，额定工作电压为24V
 7、允许负载电阻：500Ω（24VDC供电）；极限负载电阻R（max）=50（Vmin-12）,例如在额定工作电压24V时，负载电阻可在0-600Ω范围内选择使用。
 8、工作环境：

a:环境温度-25-+80℃（常规型）

现场显示热电阻、偶测温范围

类 别	材  质	分 度 号	测 量 范 围
热     电     偶	镍铬-康铜	E	0-1000℃范围内任选
	镍铬-镍硅	K	0-1300℃范围内任选
	铂铑10-铂	S	0-1600℃范围内任选
	铂铑30-铂铑6	B	0-1800℃范围内任选
	铜-康铜	T	0-400℃范围内任选
	铁-康铜	J	0-1200℃范围内任选
热     电     阻	铜热电阻	Cu50	-50-+150℃范围内任选
	铜热电阻	Cu100	-50-+15℃范围内任选
	铂热电阻	Pt100	-200-+600℃范围内任选

现场显示热电阻、偶型号代码及说明：

（带温度变送传感器选型请参见带温度变送器（隔爆）热电偶/阻选型 ）

型号说明
SBW	温度变送器
类别	R	热电偶
	Z	热电阻
传感器		1	适配K型热电偶/热电阻适配Pt100
		2	适配E型热电偶/热电阻适配Cu100
		3	适配J型热电偶/热电阻适配Cu50
		4	适配B型热电偶
		5	适配S型热电偶
		6	适配T型热电偶
		7	适配N型热电偶
		8	用户自定
电路类别			0	隔离型
			1	非隔离型
安装方式				0	常规型
				1	专用型
				2	挂壁型
				3	导轨型
温度变送器					0	常规型
					1	智能型
					2	数显型
					3	指针型
					4	智能数显型
					5	智能指针型
					6	带HART协议型

现场显示热电阻、偶接线及调整

   变送器的接线原理如图所示。端子4接24V电源正端、端子3为4～20mA电流输出端，该端经负载电阻R1后回到24V电源负端。端子1、2接热电阻，或2接热电偶正，1接热电偶负。变送器有零点及量程调节电位器，便于用户进行微量调整。





现场显示热电阻、偶校验方法：

  ·用于爆炸危险场所时，请注意防爆标志与防护等级；

  ·机电一体化温度变送器安装的环境必须是在-20-+70℃内，当周围环境温度太高时，SBWZ/R信号转换器和显示模块可以与热电阻或热电偶分离安装。我厂配有分离安装变送器的专用防爆盒。

  ·加电前，请仔细检查电源的正负极性，不能接错，否则可能造成不可知的后果。

  ·SBW信号转换器模块用环氧树脂灌封固化，以加强其防震性能，并防湿、防腐、防潮。

  ·温度变送器使用六个月后需进行校验。

a、热电阻温度变送器校验方法

  ·设备要求：数字电压表一台；

  ·按系统连接方法接线；

  ·根据变送器铭牌上标明的传感器和量程范围，输入相应的阻值，使输出为1V和5V（可分别调整零点电位器和满度电位器）；

   ·按量程十等分点输入各电阻值，检查各温度输出是否符合精度范围；

   ·按说明书技术指标进行测试，应符合技术要求。

b、热电偶温度变送器校验方法

　　·设备要求：数字电压表一台；

　　·按系统连接方法接线；

    ·根据变送器铭牌上标明的传感器和量程范围，输入相应的阻值，使输出分别为1V和5V（可分别调整零点电位器和满度电位器）；

    ·按量程十等分点输入各电势值，检查各温度输出是否符合精度范围；

　　·按说明书技术指标进行测试，应符合技术要求。

现场显示热电阻、偶订货须知

 特殊规格订货中经双方协商决定。

 可根据用户需要配有相应材质的保护管。如刚玉管或高铝质保护管。

 如果有其他特殊要求请在订货时注明。

  ·使用环境温度：-20-70℃；

  ·功耗：≤0.5W

  ·防爆标志：d‖BT4

　·防护等级：IP54
