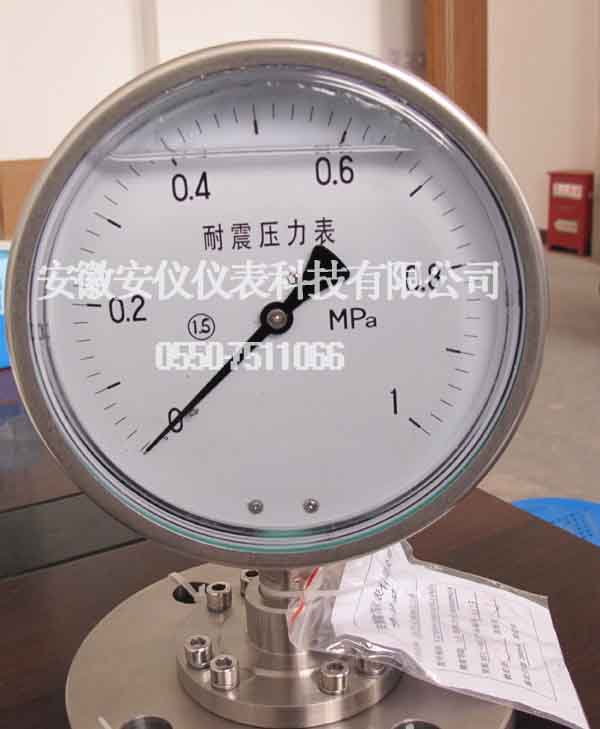

产品结构原理：隔膜式压力表采用间接测量结构，适用于测量粘度大、易结晶、腐蚀性大、温度较高的液体、气体 中,颗粒状固体介质的压力。隔离膜片有多种材料，以适应各种不同腐蚀性介质。
产品应用：仪表适用于化学工业、化纤、合成纤维、石油、染化、制碱等工业。
使用环境条件：仪表工作环境应无腐蚀气体。
温度影响：因密封液的热膨胀及隔膜刚度与温度有关，在使用温度偏听偏离 20 ± 5 ℃时，受温度影响有 一个误差, 其值为 0.1%/ ℃
技术参数：
准确度：± 1.6% ，± 2.5%
隔膜材料： Ocr18Ni12MO2（316）, 哈氏合金 C （ H276C ） , 蒙乃尔合金（ Cu30NI70 ） , 钽合金（ Ta ），氟塑料（ F4 ）。
密封垫材料：丁晴橡胶，氟塑料。
执行标准： JB/T8624-97
结构原理：隔膜在被测介质压力作用下产生变形，密封液被压，形成一个相当于 P 的压力，传导至压力仪表，显示被测介质压力值。
温度影响：因密封液的热膨胀及隔膜刚度与温度有关，在使用温度偏听偏离 20 ± 5 ℃时，受温度影响有 一个误差，其值为 0.1%/ ℃ .
液位差 :软管连接的隔膜压力表在安装时若受到压部与压力仪表处不同位置 , 其液位差将形成一个压力差△ P 的影响 , △ P= 密封液比重液位差。
耐蚀性：隔膜压力表表的耐蚀性包含环境及测量介质的腐蚀性，可按使用条件选配隔离器，隔膜、密封垫圈的材料。
隔膜压力表能适用于测量强腐蚀、高温、高粘度、易结晶、易凝固、有固体浮游物的介质压力以及须***避免测量介质直接进入通用型压力仪表和防止沉淀物积聚且易清洗的场合，应须***采用由隔膜隔离器与通用型压力仪表组成一个系统的隔膜表。
隔膜压力表主要用于石油化工、制碱、化纤、染化、制药、食品和制酷等工业部门生产过程中测量流体介质压力之用。
结构原理
当测量介质的压力P作用于隔膜，则隔膜产生变形［2］，压缩压力仪表测压系统的密封液，使其形成P-△P的压力。当隔膜的刚性足够小时，则△P也很小，压力仪表测压系统形成的压力就近于测量介质的压力。
二、隔膜压力表主要技术指标
温度特性
由于隔膜压力表系统由填充了密封液作为传递压力的介质，则由于密封液的温度体膨胀系数，使压力仪表随受压部温度升高而示值也升高，其温度影响量与密封液体膨胀系数，隔膜刚度以及受压部温度有关，尤其对于低量程的压力仪表，则影响更明显。一般受压部温度误差规定不大于0.1％/℃。故隔膜压力仪表总的温度影响一般是由通用型仪表温度影响量与隔膜装置受压部温度影响量两者之和。
1：精度等级 1.5级
2：测量范围（Mpa）0~0.1 0~0.16 0~0.25 0~0.4 0~0.6(特殊规格请在订货时注明)
3：隔膜材料 PTFE聚四氟乙烯薄板
4：内部填充工作液（1）硅油
（2）根据客户需求填充
5：工作条件（1）温度环境温度 - 20~+［1］55℃
被测介质温度- 20~+55℃
（2）工作压力静负荷：用至测量上限值的3/4
交变负荷：用至测量上限值的2/3
短时压力：用至测量上限值
6：连接尺寸（1）螺纹连接：M20*1.5(G3/8″ G1/2″)
(2) 法兰连接 A：机械工业部标准JB81-5 《平焊钢法兰》
B:化学工业部标准《耐酸平焊钢法兰》
C:本公司法兰标准
D:根据用户需求定制
7:知识仪表外径（φ75mm） φ100mm
8:型号及形式
产品型号连接形式使用范围
YTP-75S 螺纹连接用于测量强腐蚀性介质的压力。如：盐酸，硝酸等。
YTP-100S 螺纹连接同上
YTP-75SF 法兰连接用于腐蚀性强烈，粘度较大，易结晶介质的压力
YTP-100SF 法兰连接同上
三、隔膜压力表液位差的说明
尤其对于带软连接管的隔膜压力表，由于受压部与通用型压力表安装位置不同，会产生如图所示的液位差的影响量△P。
·
四、隔膜压力表的耐蚀性的说明
隔膜压力表的耐蚀性可通过合适的选择与测量介质接触部分的隔膜，法兰及密封垫圈的材料来保证。
隔膜材料：0Crl7Nil2Mo2(316)；蒙乃尔合金(Cu30Ni70)；哈氏合金(H276C)；钽(Ta)及氟塑料(F4)。
法兰材料：不锈钢0Crl7Nil2M02(316)；不锈钢内衬氟塑料(316+F4)。
密封垫圈材料：丁腈橡胶；氟橡胶；硅橡胶及氟塑料。
五、隔膜压力表的型号标记示例介绍
标记1；Y-100B/SR/MF（A）316/4MPa/50-4.0HGJ46
通用仪表为Y-100B不锈钢压力表，连接式为SR散热式，采用敞开凸面法兰MF隔离器（法兰）材料为碳钢，膜片材料为316不锈钢，测量范围0～4MPA，法兰标50-4.0HGJ46
标记2；YSG-2/ZMG（B）哈/1MPa/20-4.0Hgj47
通用仪表为YSG-2电感压力变送器，连接形式为直接。采用工字型法兰MG，隔离器（法兰）材料为1CR18Ni9，膜片材料为哈式合金，测量范围0～1MaA，法兰标准为20-4.0HGJ47 .
六、订货须知
1、订货时请注明型号，名称，测量范围，接头螺纹尺寸，精度等级。
2、如有特殊要求，请在订货时详细说明。
隔膜压力表的隔膜材质的选择：对强酸类介质应该选用HC HB TA 膜片，***好要衬四氟，对强碱类要用316L膜片就可以了。
|
